聚氨酯灌漿料（親水型）DMPU-S-GJ-W-500
型號(hào)：DMPU-S-GJ-W-500
特性
1. 單液型，無需計(jì)量混合。包水率大，固結(jié)體彈性好。
2. 優(yōu)良的親水性，可與水反應(yīng)迅速封堵大壓力漏水。
3. 與混凝土等材料粘結(jié)力強(qiáng)，混合后可制得高強(qiáng)度固結(jié)體。
4. 粘度可調(diào),能滲入細(xì)小裂縫,可快速止水堵漏。
5. 無毒，無污染，對(duì)人體無害，可用于飲用水工程。
優(yōu)點(diǎn)
1. 灌漿料與水產(chǎn)生化學(xué)反應(yīng)后，借其緩慢膨脹及持續(xù)壓力，可將灌漿料滲透至微細(xì)縫隙，實(shí)現(xiàn)完全止水。
2. 在潮濕狀態(tài)下，灌漿料與混凝土的接著力非常優(yōu)越，在裂縫中硬化后，因其優(yōu)異的接著性與彈性，不會(huì)因構(gòu)筑物的變形而引起再次漏水。
3. 本灌漿料耐化學(xué)介質(zhì)及耐鹽水性能優(yōu)越，可用于海水或污水工程中，確保長期止水。
4. 灌漿料的粘度及固化速度可根據(jù)工程需要調(diào)節(jié)。
成分
特種聚醚、多異氰酸酯、助劑、阻燃劑。
推薦用于
1. 混凝土、磚石結(jié)構(gòu)等涌水、噴水、漏水的快速堵漏場合。
2. 隧道、水庫、大壩、橋墩、地下室、人防工程、水利工程等長期有水的堵漏場合。
3. 根據(jù)工程需要可選擇DM-G-500（普通型）或DM-G-500R（阻燃型）
典型性能指標(biāo)
| 項(xiàng)目 | 指標(biāo) |
| 外觀 | 黃色或棕黃色透明液體 |
| 密度 | ≥1 g/cm3 |
| 粘度 | ≤1000 mpa.s, 20℃ |
| 凝膠時(shí)間 | ≤150 s |
| 不揮發(fā)物含量 | ≥75 % |
| 發(fā)泡率 | ≥350 % |
| 包水性 | ≥300 s(10倍水) |

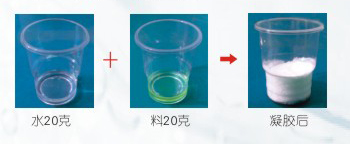

固化實(shí)驗(yàn)圖
施工
灌漿堵漏施工一般程序：裂縫表面處理→鉆孔→安裝灌漿咀→封閉→灌漿→拆咀→封孔。
(1) 找出并標(biāo)示好裂縫漏水點(diǎn)，把裂縫周圍表面清理干凈；
(2) 沿裂縫兩側(cè)鉆孔，鉆頭直徑10 mm（采用1064或B8咀）或14 mm（采用A10咀）?？咨顬楸诤?/3-2/3,孔距200-300mm。
(3) 安裝灌漿咀（止水針頭），不能打孔時(shí)用穩(wěn)擋水（堵漏型）預(yù)埋灌漿咀，間距根據(jù)實(shí)際情況而定，一般為200 mm～400 mm；
(4) 裂縫漏水量較大時(shí)，可采用穩(wěn)擋水（堵漏型）進(jìn)行臨時(shí)性堵漏處理，防止跑漿；
(5) 用電動(dòng)灌漿機(jī)或手動(dòng)高壓注漿泵MG-100將灌漿料從注漿咀（止水針頭）中注入混凝土裂縫，灌漿順序?yàn)樨Q縫由下往上，平縫從左到右，12小時(shí)后敲掉灌漿咀，用穩(wěn)擋水（防水型）封閉灌漿孔；
(6) 為達(dá)到長期堵漏效果和界定施工范圍，建議表面涂刮1mm厚穩(wěn)擋水（防水型）。
注意事項(xiàng)
1. 操作人員應(yīng)配戴防護(hù)眼鏡、橡膠手套、膠鞋、工作服等勞保用品，以防止?jié){液接觸皮膚。如不慎濺入眼內(nèi)，應(yīng)立即用清潔水沖洗并盡快去醫(yī)院治療。
2. 施工現(xiàn)場應(yīng)保持通風(fēng)，嚴(yán)禁煙火。
包裝貯存
1. 本產(chǎn)品采用鐵桶包裝，16kg桶；
2．貯存在干燥陰涼處，保質(zhì)期為12個(gè)月。
有限保證信息
DMAR公司產(chǎn)品介紹的技術(shù)資料及施工注意事項(xiàng)是以科學(xué)知識(shí)為依據(jù)，所提供的資料適用于一般情況，不保證產(chǎn)品在特殊條件下的適用性、精確度及可靠性。用戶可按其特殊用途選擇合適產(chǎn)品。
DMAR德美聚氨酯灌漿料（親水型）與其他廠家對(duì)比圖

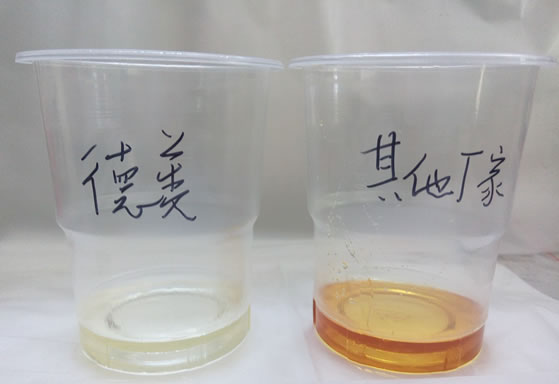

DMAR德美聚氨酯灌漿料（親水型）與其他廠家與水混合前外觀等量對(duì)比

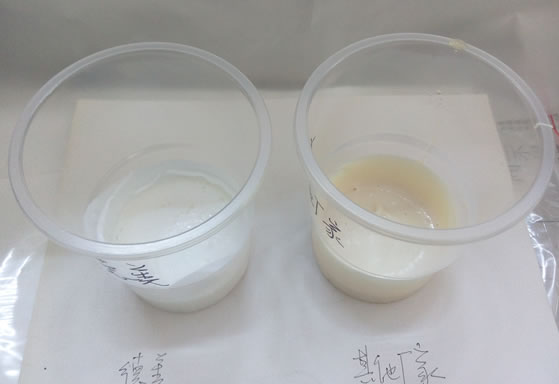

DMAR德美聚氨酯灌漿料（親水型）與其他廠家加1倍水凝膠

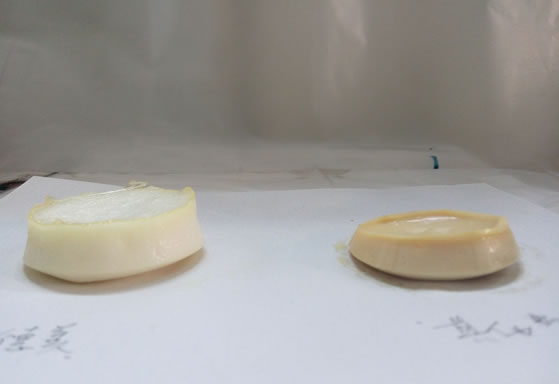

DMAR德美聚氨酯灌漿料（親水型）與其他廠家凝膠后半小時(shí)從塑料杯脫出來側(cè)視對(duì)比

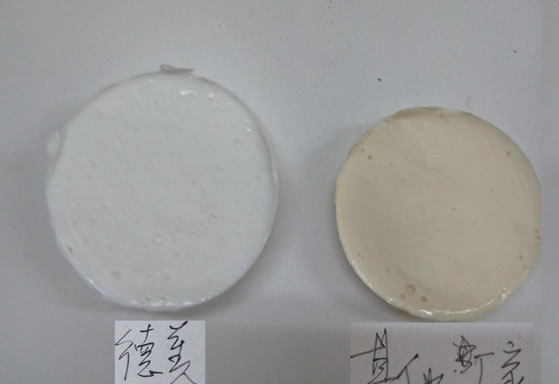

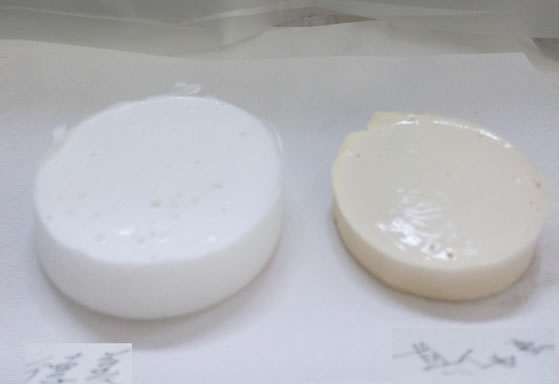

DMAR德美聚氨酯灌漿料（親水型）與其他廠家凝膠后半小時(shí)從塑料杯脫出來俯視對(duì)比
DMAR德美聚氨酯灌漿料（親水型）與其他廠家凝膠后第二天側(cè)視對(duì)比

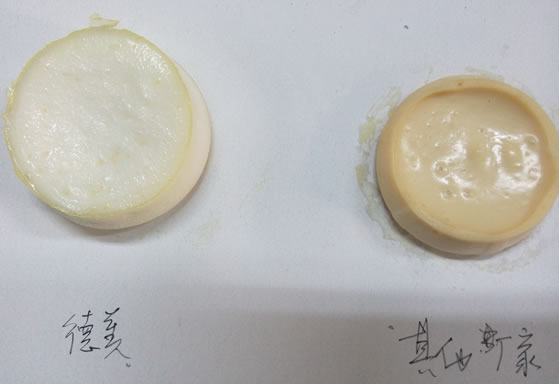

DMAR德美聚氨酯灌漿料（親水型）與其他廠家凝膠后第二天俯視對(duì)比

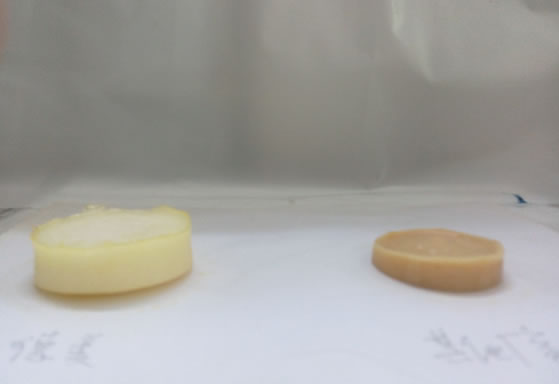

DMAR德美聚氨酯灌漿料（親水型）與其他廠家凝膠后第五天側(cè)視對(duì)比

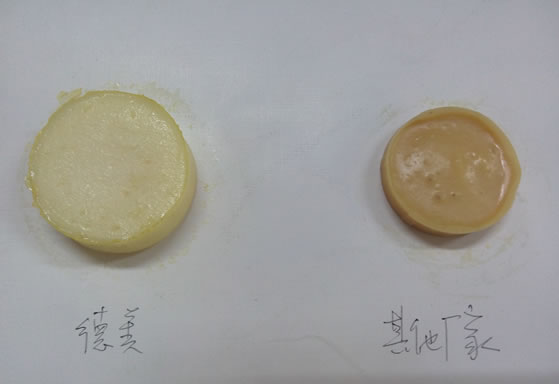

DMAR德美聚氨酯灌漿料（親水型）與其他廠家凝膠后第五天俯視對(duì)比
