聚氨酯灌漿料（補(bǔ)強(qiáng)型）DMPU-D-GJ-530
型號(hào)：DMPU-D-GJ-530
特性
1. 雙組分，常溫反應(yīng)固化，固化速度可調(diào)，可在1～2分鐘內(nèi)在有水或無(wú)水的裂縫內(nèi)固化。
2. 固結(jié)體抗壓強(qiáng)度可達(dá)40MPa。具有優(yōu)異的疏水性能，可代替混凝土裂縫用環(huán)氧樹(shù)脂灌漿料，同時(shí)具備帶水堵漏功能。
3. 具有較大的滲透半徑，壓力推動(dòng)漿液向裂縫深處擴(kuò)散，形成堅(jiān)韌高強(qiáng)度的固結(jié)體，既可止水又可補(bǔ)強(qiáng)加固。
4. 耐酸、堿、鹽及多種有機(jī)溶劑，耐化學(xué)腐蝕性好。堵水補(bǔ)強(qiáng)耐久性好。
5. 與混凝土材料及其它建材粘結(jié)性能優(yōu)異。
成分
聚醚多元醇、多異氰酸酯及多種助劑。
推薦用于
1. 大壩、水電站帷幕、隧道、港口、碼頭、橋墩、煤礦巷道灌漿堵漏補(bǔ)強(qiáng)加固。
2. 水池、水塔、地下室、防空洞等建筑物的灌縫堵漏防水及補(bǔ)強(qiáng)加固。
3. 建筑工程的施工縫、結(jié)構(gòu)裂縫的堵漏及補(bǔ)強(qiáng)。
4. 混凝土裂縫的表面封閉修補(bǔ)及各種建材的粘結(jié)與增強(qiáng)。
典型性能指標(biāo)
| 項(xiàng)目 | 指標(biāo) | 指標(biāo) |
| A組分 | B組分 | |
| 外觀 | 無(wú)色或淡黃透明粘稠液體 | 無(wú)色或淡黃透明粘稠液體 |
| 密度 g/cm3 | 1.05 | 1.23 |
| 不揮發(fā)物含量 ≥% | 99 | 99 |
| 誘導(dǎo)凝膠時(shí)間 ≥ min | 1~3 | 1~3 |
| 抗壓強(qiáng)度 ≥ MPa | 40 | 40 |
| 抗拉強(qiáng)度 ≥ MPa | 15 | 15 |
| 粘接強(qiáng)度 ≥ MPa | 3 | 3 |

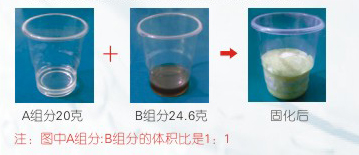

固化試驗(yàn)圖
施工
灌漿堵漏施工一般程序：裂縫表面處理→鉆孔→安裝灌漿咀→封閉→灌漿→拆咀→封孔。
(1) 找出并標(biāo)示好裂縫漏水點(diǎn)，把裂縫周圍表面清理干凈；
(2) 沿裂縫兩側(cè)鉆孔，鉆頭直徑10 mm（采用1064或B8咀）或14 mm（采用A10咀）?？咨顬楸诤?/3-2/3,孔距200-300mm。
(3) 不能打孔時(shí)用穩(wěn)擋水（堵漏型）預(yù)埋灌漿咀，間距根據(jù)實(shí)際情況而定，一般為200 mm～400 mm；
(4) 裂縫漏水量較大時(shí)，可采用穩(wěn)擋水（堵漏型）進(jìn)行臨時(shí)性堵漏處理，防止跑漿；
(5) 用雙組分電動(dòng)注漿機(jī)或手動(dòng)注漿泵將灌漿料按體積1:1經(jīng)快速混合后從注漿咀（止水針頭）中注入混凝土裂縫，豎縫從下而上，平縫從左到右，12小時(shí)后卸掉灌漿咀，用穩(wěn)擋水（防水型）封閉灌漿孔；
注意事項(xiàng)
1. 操作人員應(yīng)配戴防護(hù)眼鏡、口罩、手套、膠鞋、工作服等勞保用品，以防止?jié){液接觸皮膚。如不慎濺入眼內(nèi)，應(yīng)立即用清潔水沖洗并盡快去醫(yī)院治療。
2. 施工現(xiàn)場(chǎng)應(yīng)保持通風(fēng)，嚴(yán)禁煙火。
包裝貯存
1. 本產(chǎn)品用鐵桶包裝，A組分20kg/桶，B組分22kg/桶
2. 貯存在干燥陰涼處，保質(zhì)期為12個(gè)月。
有限保證信息
DMAR公司產(chǎn)品介紹的技術(shù)資料及施工注意事項(xiàng)是以科學(xué)知識(shí)為依據(jù)，所提供的資料適用于一般情況，不保證產(chǎn)品在特殊條件下的適用性、精確度及可靠性。用戶可按其特殊用途選擇合適產(chǎn)品。
